Переключатель ПЦ-4 предназначен для нечастых неавтоматических коммутаций электрических цепей переменного тока частоты 50 Гц напряжением 380В.

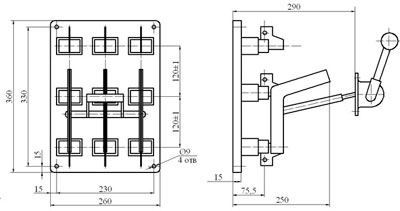

Рис.1. Габаритный чертеж переключателя ПЦ-4 400А с центральной рукояткой
Рис.1. Габаритный чертеж переключателя ПЦ-4 400А с центральной рукояткой

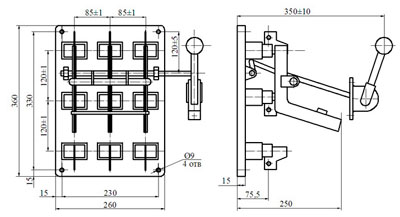

Рис.2. Габаритный чертеж переключателя ПЦ-4 400А с боковым смещенным приводом на переднюю панель
Рис.2. Габаритный чертеж переключателя ПЦ-4 400А с боковым смещенным приводом на переднюю панель

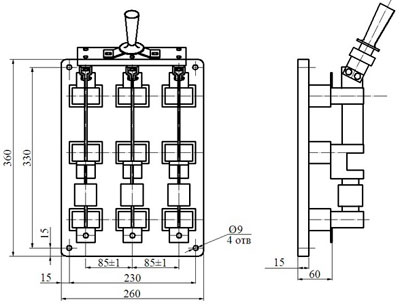

Рис.3. Габаритный чертеж переключателя ПЦ-4 400А с боковой рукояткой
Рис.3. Габаритный чертеж переключателя ПЦ-4 400А с боковой рукояткой

Область применения

Переключатели широко используются для комплектации силовых ящиков, шкафов, щитов и других распределительных устройств. Коммутационные контакты переключателей установлены на керамических изоляторах серии А- 632.

Структура условного обозначения

Переключатели ПЦ обозначаются так: ПХ-Х/Х-У3, где:

  • П- Переключатель (Условное обозначение аппарата)
  • Х-Условное обозначение вида привода
    • Ц - центральная рукоятка
    • Б - боковая рукоятка
    • С - боковой смещенный привод на переднюю панель
  • Х/-Условное обозначение номинального тока
    • 1- 100А
    • 2 -200А
    • 4 -400А
    • 6- 630А
  • /Х-Условное обозначение исполнения боковой рукоятки
    • Л - левое
    • П - правое

Особенности

  • Переключатели представляют собой трёх - полюсные разъединители на два направления с передним присоединением внешних проводников.
  • Гальваническое покрытие оловом позволяет  подключать к выводам аппарата проводники с медными или алюминиевыми наконечниками.

Технические характеристики ПЦ-4

Тип аппарата Н L В Ном.ток А Напр, В Масса, кг
ПЦ-4 п.л/ЯПБ-4 700 400 370 400 380 7,09/25,4
